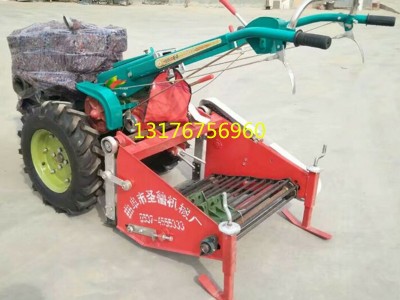

土豆收获机 红薯收获机 拖拉机带动收获机图片
手扶车带收获机是我公司专为土豆、地瓜、萝卜、大蒜花生等配套生产的收获机械，其特点是收获效率高，去皮轻，收获干净，入地深度可达25cm以上，配套动力用12马力手扶车带动。该机配有专用收获机传送带，大大增加了使用寿命，专用的铸铁齿轮箱，使机器运行更加平稳。该机配有振动筛土装置及前轮拨动轮装置，可使土和薯达到更好的分离，大大提高了工作效率。配套动力：12马力以上手扶车入地深度：可调工作宽幅：60/70/80 土豆、地瓜、洋芋、大蒜、胡萝卜、花生收获机主要结构和工作原理：该机主要结构有大架、主轴组合、前后传动轴组合、离合器、分离排链、挖掘铲、振动筛等部件组成。
该机悬挂在手扶拖拉机后方，经手扶拖拉机变速箱输入轴右端安装的链轮、链条传至该机主传动轴，经主传动轴上偏心块、连杆带动挖掘铲作前后往复运动，再由传动轴左端齿轮带动过桥轴上变速齿链轮，并改变传动方向，再经链条带动分离排链主传动轴，并由主传动轴两端偏心块带动振动筛上下抖动。在手扶拖拉机的牵引下，使挖掘铲挖掘出来的土豆（大蒜、地瓜）铺放在分离排链上，在分离排链的转动下土落在分离排链下方，土豆（大蒜、地瓜）和未落下的土块，在分离排链上面落在振动筛上，再次清选分离后集中铺放在机后地面上
拖拉机土豆收获机
主要技术参数：
配套动力：25-30马力拖拉机
深度调节范围：100-250（mm）
工作宽幅850mm
外形尺寸（长宽高）：
