一用途
双螺旋压榨机用于含有一定纤维质或有粘性的其宏观世界物料的固液分离作业.如发酵后的葡萄皮渣、生姜、菠菜、橡胶、中草药、冬枣、菠萝茎、苜蓿、生活垃圾、餐厨垃圾等含一定纤维的水果和蔬菜提汁,也用于除过枝或含少量小枝的沙棘果的连续榨汁
二、技术特性
1、处理量:3---5吨/时(按生产投入鲜葡萄计算)
2、压榨螺旋:
1)直径420mm
2) 螺距210mm
3) 转速12r/min
3、减速机:
1)型号FAF97-Y7.5-4P-72.88-H1
功率7.5KW
输出转速20r/min
4、外形尺寸:3500x1000X1400(mm)
三、结构简介

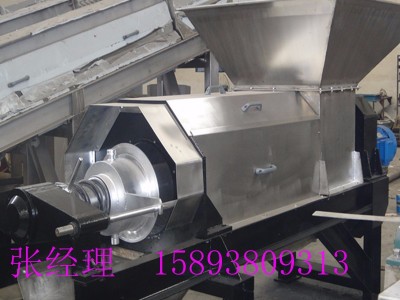

本机为可移动双螺旋连续式压榨机。由机架、传动系统、进料部分、榨汁部分、压力系统和护罩以及电器控制部分等组成。螺旋由减速机经齿轮减速箱带动,其中压榨螺旋与主轴一起旋转,输送螺旋套在主轴上与压榨螺旋作反向旋转。
机体头部设有进料箱,箱内设有滤板。经处理后的葡萄皮渣(为例)送入箱内,即有部分葡萄汁通过滤板自行流出;经螺旋榨出的葡萄汁通过筛筒流进盛汁盘,再由出汁管流出;主轴上装有小筛筒,部分葡萄残汁通过小筛筒从排渣锥形体出汁管流出,压榨后的皮渣由筛筒末端的锥形体端围排出。
四、安装与调整
1、安装前应清点零部件,除锈并擦洗干净。
2、安装时必须严格找正各部件中心线,否则会导致设备机械磨损过大,甚至不能正常运行。
3、齿轮减速箱内使用HJ30号机械油,正常油位应保持在油标中心线上;(如齿轮箱内使用润滑脂时,应保持齿轮表面有足够的润滑脂)滚动轴承必须填加适量的润滑脂;输送螺旋与小筛体的轴衬在使用中不能添加润滑脂,仅靠工作时果汁润滑。
五、使用与维护
1、接通电源,开启减速机后,必须待调节弹簧将锥形体推到靠筛筒处,调节弹簧调到所需压力后方可进料.根据压榨物料的不同,调节弹簧的压力可根据排出残渣的干湿适当调整,直至排出皮渣湿度适当为止。
2、当压榨接近结束须停机时,应先降低调节弹簧压力,使皮渣将锥形体推开,然后停机,并将筛筒内残余皮渣清理干净。
3、如较长时间不使用,必须将机体内的残渣全部清理干净,易锈部件涂油脂保护;并置于通风干燥处。
4、传动系统各轴承应定期注入润滑脂,齿轮箱应定期注入润滑油(润滑脂),主轴尾端转动部分可通过油杯加润滑脂润滑。
