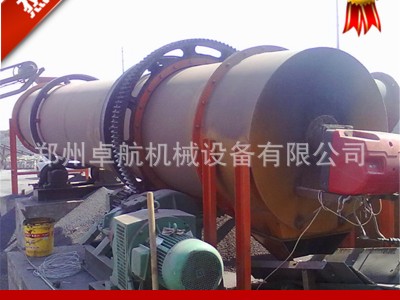

本烘干机主要有筒体、大齿圈、小齿轮、托轮、挡轮、轮带、托轮轴等零部件组成。电动机通过三角皮带，经过减速器两级减速，通过小齿轮带动大齿圈，使筒体安设计转速进行运转，从而将筒体内的物料均匀烘干。
??
烘干机|转筒烘干机|圆筒烘干机干机工作原理
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放
烘干机|转筒烘干机|圆筒烘干机适用范围：
?????????? 烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料，回转烘干机对物料的适应性强，可以烘干各种物料，且设备简单可靠，故得到普遍采用。
烘干机|转筒烘干机|圆筒烘干机主要技术参数：
| 规格型号 | 筒体尺寸 | 转数（rpm） | 功率（KW） | 重量（Kg） | ||
| 直径（mm） | 长度（mm） | 斜度（%） | ||||
| HGJ0608 | 600 | 8000 | 3-5 | 8 | 4 | 2260 |
| HGJ0810 | 800 | 10000 | 3-5 | 7 | 4 | 5020 |
| HGJ1010 | 1000 | 10000 | 3-5 | 6.8 | 5.5 | 8550 |
| HGJ1012 | 1000 | 12000 | 3-5 | 6.2 | 7.5 | 12250 |
| HGJ1212 | 1200 | 12000 | 3-5 | 5.99 | 11 |
