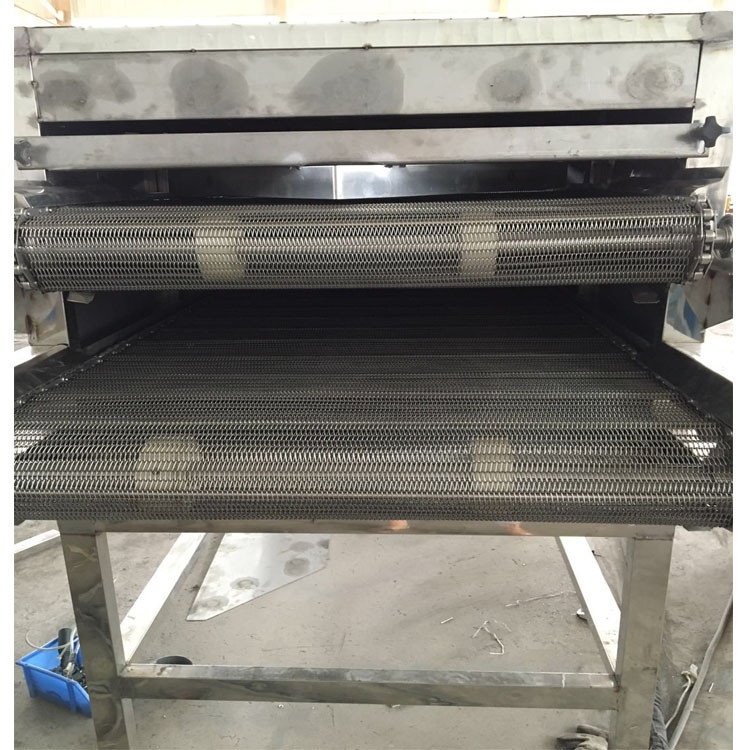

烘干机料斗中的物料由加料器均匀地铺在网带上，网带采用12-60目不锈钢丝网，由传动装置拖动在干燥机内移动。干燥段由若干单元组成，每一单元热风独立循环，其中部分尾气由专门排湿风机排出，每一单元排出气量均有调节阀控制。在上循环单元中，循环风机出来的风由侧面风道进入单元下腔，气流向上通过换热器加热，并经分配器分配后。成喷射流吹向网带，穿过物料后进入上腔。干燥过程是热风气流穿过物料层，完成热量与质量传达过程。上腔由风管与风机入口相连，大部分气流体循环，一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、跳湿风机排出。下循环单元中，循环风机出来的风先进入上腔，向下经换热器加热，穿过物料层进入下腔，下腔由侧面风道及回风管与风机入口相连，大部分气体循环，一部分排出。上下循环单元根据用户需要可灵活配备，单元数量亦可根据需要选取。
多层烘干机技术优势：
适用于大规模生产干燥速率较低的难干燥物料，设备结构紧凑，占地面积小，操作简单，维护方便、运行稳定。可根据物料的干燥特性设计成不同的热风循环干燥形式，是热风循环烘箱的延伸和改进，广泛应用于冶金助剂、化工、食品、包装等领域。随着企业技术进步，产品技术含量的提高，多层带式干燥机已具备满足大生产、多元化、集中控制、连续生产的能力。具有高效、节能、易于管理的优势。
物料均匀的铺在网带上，通过电机的带动，使物料从上料段均匀向出料段移动，完成一个干燥过程。在循环风机作用下，箱内空气穿过网带，将热量传递给物料。
空气首先经过蒸汽换热器，将空气加热至干燥所需温度，然后与网带料层接触，完成传热质过程，此时空气温度下降，水份含量增加，一部分湿空气被引风机排出，另一部分与补充的常温空气混合后循环进行第二次干燥，达到能量充分利用。
箱内温度与湿度可通过排湿量与蒸汽供给量组合控制。在干燥末期如需对产品进行冷却，只需关闭蒸汽阀组，停止供热，通过吸入常温空气对产品进行冷却即可。
1、可以调节空气量、加热温度、物料停留时间及加热速度以取得的干燥效果；
2、设备配置灵活，可连续进出料，使用方便；
3、多层设置，热空气利用高，节省能源；
4、独特的进风装置，使热风分布更加均匀，确保产品品质的一致性；
5、由于物料温度较低，设备全不封闭，只留进出料所必须的开口，排湿效果好。
