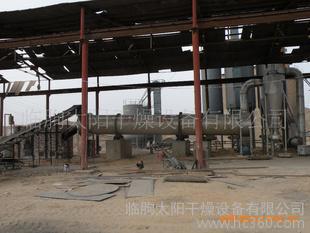

湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
烘干机特点：
1、矿粉烘干机的干燥工艺先进，采用高温快速干燥工艺，传热系数大，热效率高，干燥强度大。
2、高速搅拌干燥与气流干燥相结合，能将粘性物料充分分散，大大提高了物料与热介质的接触面积，有利于干 燥过程进行。
3、矿粉烘干机内采用特殊的刮料装置，避免了物料粘壁的现象。
4、适应范围广、操作简单、维修量小、产品质量稳定。
5、矿粉烘干机机专门为干燥矿粉而设计，具有旋转叶片角度可变，转轴转速可调。
6、矿粉烘干机机体上部设较湿物料返流层，气流干燥器设特殊搅拌器等特点。
