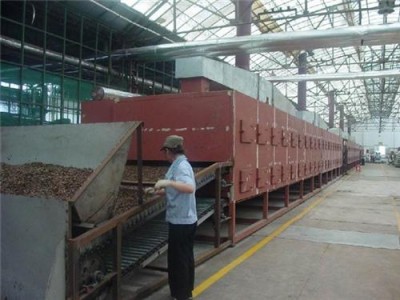

物料由加料器均匀地铺在网带上，网带一般采用1 2 - 6 0 目不锈钢丝网，由传动装置拖动在干燥机内移动。干燥机由若干单元组成，每一单元热风独立循环，部分尾气由专门排湿风机排出，废气由调节阀控制，热气由下往上或由上往下穿过铺满物料的网带完成热量与质量传递的进程，带走物料水份。网带缓慢移动，运行速度可根据物料温度自由调节，干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备，单元数量亦可根据需要选取。
结构形式：
（1）单级带式干燥机：被干燥物料由进料端经加料装置被均匀分布到输带上。输送带通常用穿孔的不锈钢薄板制成，由电机经变速箱带动，可以调速。干燥机箱体内通常分隔成几个单元，以便独立控制运行参数，优化操作。干燥段之间有一隔离段，在此无干燥介质循环。
（2）多级带式干燥机：多级带干燥实质上是由数台单级带干机串联组成，其操作原理与单级带干机相同。
（3）多层带式干燥机：多层带干机常用于干燥速度要求较低、干燥时间较长，在整个干燥过程中工艺操作条件能保持恒定的场合。层间设置隔板以组织干燥介质的定向流动，使物料干燥均匀。多层带干机占地少，结构简单，广泛使用于干燥谷物类物料。但由于操作中要多次装料和卸料，因此不适用于干燥易粘着输送带及不允许碎裂的物料。
（4）冲击式带式干燥机：冲击式带干机适用于干燥织物、烟叶、基材的表面涂层及其他薄片状物料。冲击式带机通常由两条输送带组成。冲击式带机可分隔成单元段进行独立控制。干燥介质增湿后，部分排出，另部分返回掺入新鲜干燥介质后再行循环。
